WW系列四通道函数任意波形发生器

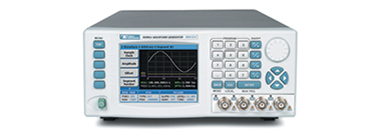

Tabor WW系列4通道函数/任意波形发生器

主要特性和功能

•四通道200 MS/s任意/函数波形信号发生器

•16 bit分辨率

•高达4M波形存储器

•50Ω输出10 Vpp，开路输出20 Vpp

•多种运行模式：触发器、定时器和触发延时

•四个独立的同步输出通道

•强大的序列生成器可以用户设定的模式链接和循环各段波形文件。可存储高达10种不同的序列表

WW系列4通道函数/任意波形发生器主要特点

WW系列任意波形发生器产品通过综合两种技术有了新突破。作为一种真实的、基于存储器的任意波形信号发生器（AWG），并带有所需的内存管理能力来创建复杂波形，它也可以执行许多标准调制类型和频率捷变能力的直接数字合成。因为性能优异、应用范围广，WW系列发生器可应用于严苛的实验模拟并为其提供解决方案。

信号完整性

WW系列在四个独立通道上均提供了高的信号带宽以确保准确复现模拟测试信号。最高每通道200MS/s的采样率，高达16位的垂直分辨率，80MHz的信号输出，一键式的波形文件下载，确保生成信号的保真度和兼容性。

四个同步通道

WW系列四个通道都采用相同的参考时钟和相同的采样时钟。这种四通道产品的巨大优势就是可以准确的控制各个通道间的相位，对于需要XY驱动的双通道应用或三相电力仿真、甚至四通道的MEMS控制器，四通道同步的WW系列是很好的选择。

WW系列4通道函数/任意波形发生器选购指南

	WS5064	WS1074	WS2074
通道数	4	4	4
最大频率（正弦/方波/其它）	25/15/7.5MHz	50/30/15MHz	80/50/25MHz
波形l类型	标准、任意波、脉冲、序列和调制
采样率、分辨率	50MS/s、16bits	100MS/s、16bits	200MS/s、16bits
存储深度	512K（1M可选）	1M（2/4M可选）	1M（2/4M可选）
调制类型	AM、FM、任意FM、FSK、Ramped FSK、Sweep、（n）PSK、（n）QAM
最大幅度（50Ω）	10Vp-p
转换时间（典型值）	<8ns	<6ns	<4ns
数字输出	N/A		16Bit LVDS并行输出
显示	3.8”彩色LCD
存储管理	2K分段；4K步进；1M循环		10K分段；4K步进；1M循环
连通性	USB、LAN、GPIB
