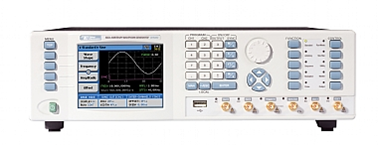

SE5082任意微波波形发生器

SE5082任意微波波形发生器主要特点

全新SE5082为高速任意波形发生器设立了新标准。模拟带宽接近7 GHz，全新的SE5082可以达到远高于其采样率的频率。将这种巨大的模拟带宽与多奈奎斯特区域操作相结合，SE5082能够解决远远超出基带和微波频率的应用。

信号完整性

当今测试和测量应用中重要的要求之一是高信号质量。Tabor的SE5082独特平台具有典型的SSB相位噪声，在100MHz时小于-115dBc，在1GHz时小于-105dBc，载波偏移为10kHz，在1GHz载波下具有<-70dBc的优异SFDR，可提供很好的信号之一在市场上，满足对清晰和精确信号的不断增长的需求。

多奈奎斯特运算

传统上，由于带宽和架构限制，AWG仅在奈奎斯特区域工作，因为较高奈奎斯特区域中的信号被抑制。但是，如果这些信号没有被抑制呢？这意味着通过适当的滤波器，可以生成远高于AWG采样率的信号。SE5082采用新技术，提供不同的采样模式，可根据奈奎斯特区域优化性能。例如，在RF采样模式下，由于数据每半个时钟周期被反转，因此DAC采样速率相当于加倍，因此看起来DAC可以采样高达10GS / s。结合适当的输出模块和采样模式，用户可以生成7GHz以上的信号，并进入微波C波段，X波段甚至K波段区域。

可配置输出选项

不同的应用需要不同的输出路径 这就是SE5082提供各种工厂配置输出模块的原因。每个输出模块提供不同的放大器路径，利用符合您特定应用需求的优势。例如，高压模块，它提供2Vpp到50Ω但是带宽受限，用于各种时域应用，而对于需要更快上升时间和更高带宽的应用，可以订购DC输出模块，其提供1.2Vpp，<100ps上升时间和3GHz带宽。默认配置是直接DAC输出路径，提供540mVpp，<85ps的上升时间和4GHz带宽。

智能信号生成

生成IQ信号的能力是任何RF或通信工程师的基础。凭借先进的任意功能和高度同步的通道，SE非常适合生成数字调制。新的SE5082即使在1.8GHz IQ带宽下也能提供出色的EVM性能，16QAM调制的EVM低于1％，这使其成为目前市场上价格IQ源的性能。

SE5082任意微波波形发生器主要指标
