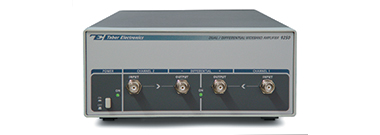

9250双通道30MHz差分信号放大器

9250双通道30MHz差分信号放大器主要特点

输入特性

9250放大器的输入配置为匹配不同的源阻抗，如50Ω，75Ω或1MΩ，输出可配置为匹配不同的负载阻抗，如50Ω，75Ω或600Ω。

输出特性

输出位于前面板上。有两个输出，每个通道一个。当9250配置为两个独立的放大器时，输出产生的放大信号在40Vp-p范围内变为开路或20Vp-p变为匹配负载阻抗。对于大信号，输出的带宽约为15MHz。小信号带宽可以达到30MHz。

仪器配置

9250可配置为差分放大器。在这种情况下，通道2输入被禁用，通道1输入被放大并差分地分配给两个输出。在这种情况下，通道1输出产生同相信号，而通道2输出与正常输出具有恰好180°相位偏移的反相信号。当9250在差分模式下工作时，保留全幅和带宽。对于50Ω，75Ω或600Ω负载的差分驱动，差分输出的输出阻抗修改为25Ω，37.5Ω或300Ω。使用差分模式，9250不会牺牲精度，也不会牺牲带宽。

主要技术指标
