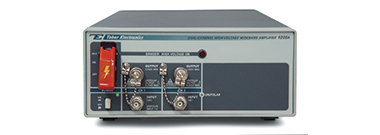

9200A双通道400Vp-p信号放大器

9200A双通道400Vp-p信号放大器主要特点

9200A可输出-200V至+ 200V的信号，连续电流高达100mA。输出由0.1Ω源驱动，可以驱动高达1nF的容性负载，同时保持其全幅度范围。9200A具有后面板监视器输出，可将主输出信号除以100，用于需要使用低压传感器监视输出信号的应用。

9200A有两种操作模式。第一种是正常模式，其中每个通道放大并输出增益为x50的双极性信号。在这种模式下，输入信号被放大并传送到输出端子，而不改变其原始特性，除了它的幅度水平。使用这种操作模式，每个通道可以单独使用以放大唯一信号。第二种操作模式是单极性模式，其中信号施加到一个输入，通过两个单独的输出进行整流，放大和输出。使用此模式，放大器转换为单输入双输出系统，专门设计用于操作典型MEMS的上/下和左/右执行器，以及需要精确转换的其他应用。双极性到单极性信号。

在9200A的设计过程中，安全性发挥了重要作用。通过前面板机械开关阻止到放大器电路的高压路径，并且通过安全闩锁防止意外地向UUT施加高功率。只有在安全闩锁抬起并且高压开关转到ON位置后，9200A才会输出高压信号。在紧急情况下，人们可以敲击保护闩锁以立即从输出端子移除高压电源。作为额外的视觉安全功能，只要打开高压，前面板上就会发出红光。

主要技术指标
