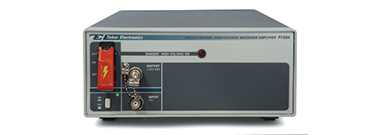

Tabor 9100A单通道400Vp-p信号放大器
主要特性和功能
•高压输出至400Vp-p（±200V）
•输出电流为125 mA
•从DC到> 500kHz的全功率带宽
•斜率达到400V /μs
•监控输出
•适用于多种应用的精确信号放大
•兼容任何Tabor波形发生器
9100A单通道400Vp-p信号放大器主要特点
9100A可输出-200V至+ 200V的信号，连续电流高达125mA。输出由0.1Ω源驱动，可以驱动高达1nF的容性负载，同时保持其全幅度范围。9100A具有后面板监视器输出，可将主输出信号除以100，用于需要使用低压传感器监视输出信号的应用。
在9100A的设计过程中，安全性发挥了重要作用。通过前面板机械开关阻止到放大器电路的高压路径，并且通过安全闩锁防止意外地向UUT施加高功率。只有在安全闩锁抬起并且高压开关转到ON位置后，9100A才会输出高压信号。在紧急情况下，人们可以敲击保护闩锁以立即从输出端子移除高压电源。作为额外的视觉安全功能，只要打开高压，前面板上就会发出红光。
主要技术指标
带宽（-3dB） | |
小信号 | 1.5MHz@20Vp-p |
大信号 | 500kHz@400Vp-p |
准确度 | ±（2%+50mV），方波@1kHz |
THD | <0.1%@10Hz-50kHz；<0.8%@50-200kHz |
