7400系列四通道频率环路响应分析仪

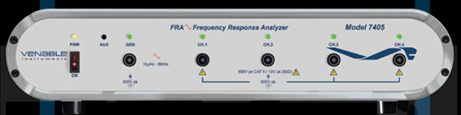

Venable 7400系列四通道频率/环路响应分析仪


Venable7400系列频率响应分析仪专为三相系统测试与分析而设计,结合了新的模拟和数字技术,以及先进的数字信号处理技术(DSP),以提供多样化测试与分析功能。这一综合性软硬件系统具有非常精密的测试功能,具有10μHz至40MHz的频宽和4隔离输入端,并受到保护,峰值电压不超过600V。


7400系列频率/环路响应分析仪主要特点


Venable仪器公司推出下一代精确测量解决方案

Venable7400系列频率响应分析仪结合了新的模拟和数字技术,以及先进的数字信号处理技术(DSP),以提供多样化测试与分析功能。这一综合性软硬件系统具有非常精密的测试功能,具有10μHz40MHz的频宽和3隔离输入端,并受到保护,峰值电压不超过600V


 Venable的基于K系数的软件

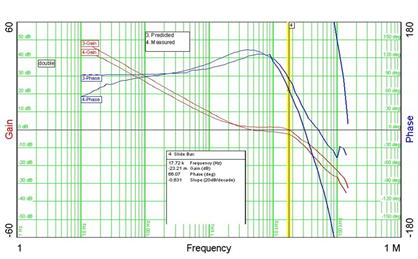

已称为Stability Analysis7400系列频率响应分析仪仪器是您目前用于测量相位/增益和阻抗的完整、精确且易用的系统。Venable通过行业标准IEEE-488接口运行,可导入/导出至MATLABTMExcel并以.jpeg文件格式保存波德/阻抗图。导出的图片可用于图片展示软件或保存为.wen格式的文件,进行离线数据处理。



Venable仪器包含了新的CPLD技术

独立处理器处理所有通信功能。性能来源于使用CPLD内部存储器,实现处理器与模拟硬件之间的异步缓冲7400系列频率响应分析仪对四个输入端执行同步分析,可靠地收集所有数据。它是真正的多功能仪器,通过坚固的便携式工具箱(仅重12磅),帮助您实现各种应用。工程师和科学家们现在可通过价格合理的紧凑系统——Venable7400系列频率响应分析仪,获取用于生产、研发实验室、学术或现场操作的速度和技术。



7400系列频率/环路响应分析仪主要指标


描述

Venable7405

Venable7420


信号发生器

通道数

1

频率范围

10µHz-5MHz(正弦)

10µHz-1MHz(方波)

10µHz-20MHz(正弦)

10µHz-1MHz(方波)


交流振幅

1mV-10V

直流偏置

±10V10mV步进

模式

单频,正弦和线性扫描步进

对数扫描

每十进制0.1   – 2000步阶 10µHz   - 40MHz步阶(视型号而定)

输出幅度压缩

通过Venable软件伺服动态调整输出以保持恒定的输入电平

输出阻抗

50Ω2Ω可切换

输出类型

单端浮地

从机箱接地隔离

600V

分析仪

通道数

4

测量频率范围

10µHz-5MHz

10µHz-20MHz


输入类型

单端浮地(600V

输入阻抗

50Ω1MΩ(默认)

测量准确度

±0.03dB   + .1dB/MHz

±0.4deg   + 1deg/MHz

测量技术

窄带DFT

延迟时间

0-100s

积分时间

20ms-100ks

积分周期

1-9999个周期

输入耦合

直流,自动DC偏移消除

输入范围

11个范围内10mV500Vpk满量程,自动量程

动态范围

120dB

CMRR/IMRR

120dB

最大输入电压

±500Vpk

最大输入耐压

±600Vpk

过压报警

LED指示
