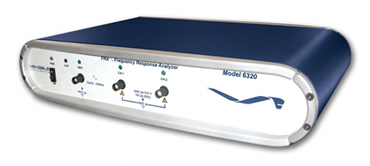

Venable 6300系列双通道频率/环路响应分析仪
Venable6300型频率响应分析仪结合了新的模拟和数字技术,以及先进的数字信号处理技术(DSP),以提供多样化测试与分析功能。这一综合性软硬件系统具有非常精密的测试功能,具有10μHz至40MHz的频宽和2个隔离输入端,并受到保护,峰值电压不超过600V。
Venable仪器公司推出下一代精确测量解决方案
Venable6300型频率响应分析仪结合了新的模拟和数字技术,以及先进的数字信号处理技术(DSP),以提供多样化测试与分析功能。这一综合性软硬件系统具有非常精密的测试功能,具有10μHz至40MHz的频宽和2个隔离输入端,并受到保护,峰值电压不超过600V。
Venable的基于K系数的软件

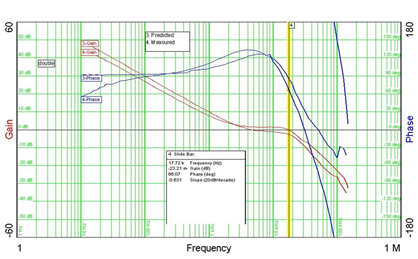

现已称为Stability Analysis。该6300系列频率响应分析仪仪器是您目前用于测量相位/增益和阻抗的完整、精确且易用的系统。Venable通过行业标准IEEE-488接口运行,可导入/导出至MATLABTM和Excel,并以.jpeg文件格式保存波德/阻抗图。导出的图片可用于图片展示软件或保存为.wen格式的文件,进行离线数据处理。
Venable仪器包含了新的CPLD技术
独立处理器处理所有通信功能。性能来源于使用CPLD内部存储器,实现处理器与模拟硬件之间的异步缓冲。6300系列频率响应分析仪对两个输入端执行同步分析,可靠地收集所有数据。它是真正的多功能仪器,通过坚固的便携式工具箱(仅重12磅),帮助您实现各种应用。工程师和科学家们现在可通过价格合理的紧凑系统——Venable 6300系列频率响应分析仪,获取用于生产、研发实验室、学术或现场操作的速度和技术。
6300系列频率/环路响应分析仪主要指标
描述 | Venable6305 | Venable6320 | Venable6340 |
信号发生器 | |||
通道数 | 1 | ||
频率范围 | 10µHz-5MHz(正弦) 10µHz-1MHz(方波) | 10µHz-20MHz(正弦) 10µHz-1MHz(方波) | 10µHz-40MHz(正弦) 10µHz-1MHz(方波) |
交流振幅 | 1mV-10V | ||
直流偏置 | ±10V,10mV步进 | ||
模式 | 单频,正弦和线性扫描步进 | ||
对数扫描 | 每十进制0.1 – 2000步阶 10µHz - 40MHz步阶(视型号而定) | ||
输出幅度压缩 | 通过Venable软件伺服动态调整输出以保持恒定的输入电平 | ||
输出阻抗 | 50Ω和2Ω可切换 | ||
输出类型 | 单端浮地 | ||
从机箱接地隔离 | 600V | ||
分析仪 | |||
通道数 | 2 | ||
测量频率范围 | 10µHz-5MHz | 10µHz-20MHz | 10µHz-40MHz |
输入类型 | 单端浮地(600V) | ||
输入阻抗 | 50Ω或1MΩ(默认) | ||
测量准确度 | ±0.03dB + .1dB/MHz ±0.4deg + 1deg/MHz | ||
测量技术 | 窄带DFT | ||
延迟时间 | 0-100s | ||
积分时间 | 20ms-100ks | ||
积分周期 | 1-9999个周期 | ||
输入耦合 | 直流,自动DC偏移消除 | ||
输入范围 | 11个范围内10mV至500Vpk满量程,自动量程 | ||
动态范围 | 120dB | ||
CMRR/IMRR | 120dB | ||
最大输入电压 | ±500Vpk | ||
最大输入耐压 | ±600Vpk | ||
过压报警 | LED指示 |
