5140经济型频率环路响应分析仪

Venable 5140经济型频率/环路响应分析仪


Venable5140经济型频率/环路响应分析仪(FRA)兼具便携性和可用性,结合了新的模拟和数字技术,以及先进的数字信号处理技术(DSP),以提供多样化测试与分析功能。这一综合性软硬件系统具有非常精密的测试功能,具有1Hz至40MHz的分析频宽和1个隔离600Vpk的输入通道。


5140经济型频率/环路响应分析仪主要特点


Venable仪器公司推出下一代精确测量解决方案

可用于电源设计。Venable5140频率响应分析仪结合了新的模拟和数字技术,以及先进的数字信号处理技术(DSP),以提供多样化测试与分析功能。这一综合性软硬件系统具有非常精密的测试功能,具有1Hz40MHz的分析频宽和1个隔离600Vpk的输入通道

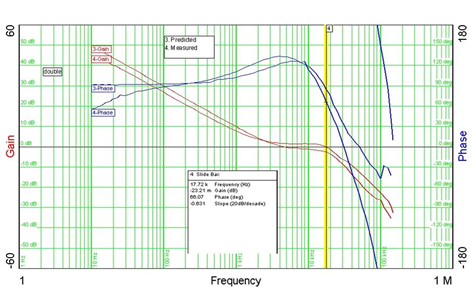

Venable的基于K系数的软件

已称为Stability Analysis。该5140频率响应分析仪仪器是您目前用于测量相位/增益和阻抗的完整、精确且易用的系统。Venable通过行业标准USB2.0/IEEE-488接口运行,并带有EXCEL和离线数据处理格式的文本文件。



Venable仪器包含了新的CPLD技术

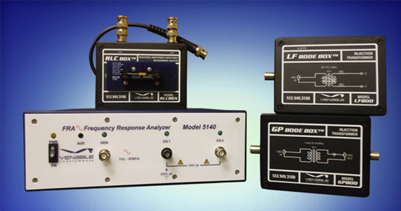

用以释放专用处理器的功率,从而执行所有数据采集和分析功能。独立处理器处理所有通信功能。性能来源于使用CPLD内部存储器,实现处理器与模拟硬件之间的异步缓冲5140频率响应分析仪对两个输入端执行同步分析,可靠地收集所有数据。它是真正的多功能仪器,包括Venable5140主机、Stability Analysis软件、RLC设备和软件、低频和通用波德盒并通过坚固的便携式工具箱(仅4),帮助您实现各种应用


5140经济型频率/环路响应分析仪主要指标


描述

Venable5140,双通道,40MHz

信号发生器

通道数

1

频率范围

1Hz-40MHz(正弦波)

交流振幅

10mV-10V

直流偏置

±10V10mV步进

模式

单频对数和线性扫描步进

对数扫描

每十进制0.1   – 2000步阶 1Hz   - 40MHz步阶

输出幅度压缩

通过Venable软件伺服动态调整输出以保持恒定的输入电平

输出阻抗

50Ω

输出类型

单端接地

分析仪

通道数

2

测量频率范围

1Hz-40MHz

输入类型

CH1单端浮地(600V

输入阻抗

1MΩ

测量准确度

±0.03dB   + .1dB/MHz

±0.4deg   + 1deg/MHz

测量技术

窄带DFT

延迟时间

0-100s

积分时间

20ms-100ks

积分周期

1-9999个周期

输入耦合

直流,自动DC偏移消除

输入范围

7个范围内10mV10Vpk满量程,自动量程

动态范围

120dB

CMRR/IMRR

120dB

最大输入电压

±100Vpk

最大输入耐压

±600Vpk

过压报警

LED指示
